在回轉窯焙bei燒shao過guo程cheng中zhong，坯pi料liao的de加jia熱re是shi從cong表biao麵mian向xiang中zhong心xin進jin行xing的de，因yin此ci表biao麵mian上shang產chan生sheng氣qi孔kong的de過guo程cheng要yao比bi內nei部bu產chan生sheng的de早zao和he快kuai。在zai毛mao細xi管guan力li的de作zuo用yong下xia

，內nei層ceng裏li的de液ye體ti流liu向xiang表biao麵mian，充chong入ru生sheng成cheng的de氣qi孔kong中zhong從cong而er產chan生sheng表biao層ceng補bu充chong浸jin漬zi。結jie果guo表biao層ceng的de密mi度du和he硬ying度du增zeng大da，引yin起qi表biao層ceng和he內nei層ceng收shou縮suo不bu一yi致zhi，即ji表biao層ceng比bi較jiao致zhi密mi，收shou縮suo程cheng度du比bi坯pi料liao內nei部bu小xiao。這zhe就jiu是shi焙bei燒shao時shi坯pi料liao斷duan裂lie的de主zhu要yao原yuan因yin之zhi一yi。

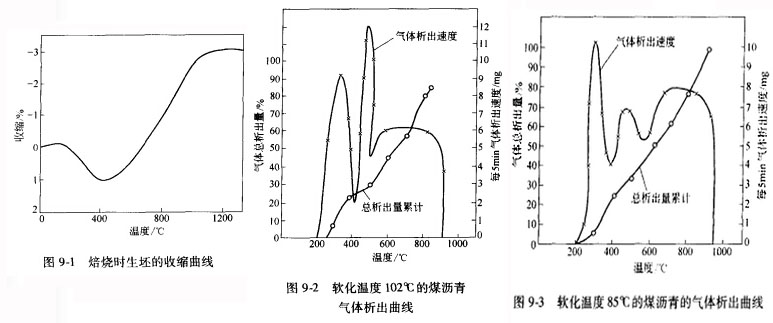

        在回轉窯焙燒時製品的收縮變化及焙燒時坯的收縮曲線如圖9-1，煤瀝青氣體的升溫析出曲線如圖9-2、9-3。現(xian)實(shi)生(sheng)產(chan)中(zhong)，由(you)於(yu)揮(hui)發(fa)分(fen)蒸(zheng)發(fa)，坯(pi)料(liao)中(zhong)粘(zhan)結(jie)劑(ji)層(ceng)的(de)厚(hou)度(du)減(jian)小(xiao)
，因(yin)而(er)坯(pi)料(liao)的(de)體(ti)積(ji)也(ye)縮(suo)小(xiao)。此(ci)時(shi)在(zai)分(fen)子(zi)引(yin)力(li)的(de)影(ying)響(xiang)下(xia)
，坯(pi)料(liao)發(fa)生(sheng)了(le)強(qiang)烈(lie)瀝(li)青(qing)-焦jiao收shou縮suo。炭tan混hun合he料liao的de收shou縮suo特te點dian，在zai很hen大da程cheng度du上shang取qu決jue於yu它ta的de分fen散san結jie構gou。收shou縮suo與yu蒸zheng發fa出chu的de液ye體ti體ti積ji成cheng正zheng比bi

，這zhe種zhong情qing況kuang一yi直zhi延yan續xu到dao回hui轉zhuan窯yao生sheng產chan中zhong骨gu料liao焦jiao粒li之zhi間jian存cun在zai液ye體ti粘zhan結jie劑ji為wei止zhi。一yi旦dan粘zhan結jie劑ji變bian成cheng液ye體ti狀zhuang態tai，收shou縮suo於yu揮hui發fa分fen體ti積ji間jian的de這zhe種zhong比bi例li關guan係xi就jiu會hui破po壞huai，此ci時shi將jiang迅xun速su產chan生sheng大da量liang氣qi孔kong。這zhe一yi過guo程cheng發fa生sheng在zai回hui轉zhuan窯yao煆duan燒shao時shi半ban焦jiao形xing成cheng溫wen度du之zhi前qian。
        溫度550℃以上時
，坯料的收縮機理完全具有另一種特性，因為它已決定於回轉窯粘結劑熱分解形成的半焦收縮程度，即此時起作用的不是毛細管力而是坯料結構元素中發展起來的內聚力。
文章來自：http://f1979.cn/
