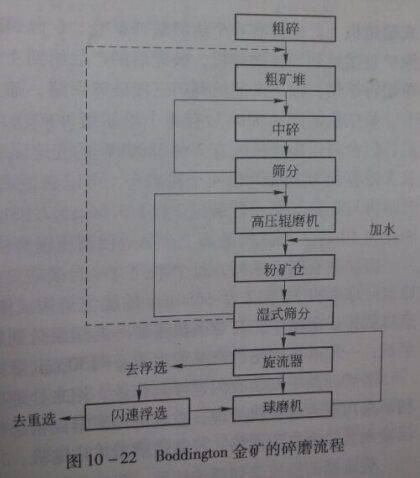

如圖所示為Boddington金礦的碎磨流程，其中包括粗碎、第二段閉路破碎、采用高壓輥磨機的第三代閉路破碎及旋流器構成閉路的球磨機回路，磨礦回路的產品粒度為150um。磨礦產品經浮選得到一個含金銅精礦，經過濾後銷售到海外的冶煉廠。浮選的尾礦經浸出後進一步回收金。處理能力為35Mt/a，原礦品位為含金1g/t，含銅0.11%。
實際操作中，球磨機回路中不同階段的裝配及操作如下：
粗碎站位於采場邊沿，采用一台1524mm×2870mmXHD旋回破碎機，開邊排礦口為175mm，處理能力為3670t/h，產品粒度在165mm，粗碎產品用帶式輸送機運至2.5km之外位於選礦廠的粗礦堆。粗礦堆的有效容積為40000t，總容積為400000t，可采用推土機工作。
第三段破碎有4個給礦緩衝礦倉，4台2.4m×1.65m高壓輥磨機，每台高壓輥磨機裝有2台2800kw的變速驅動設備，高壓輥磨機的產品送到總有效容積為20000t的4個粉礦倉，可以滿足選礦廠4h的處理能力。4台高壓輥磨機與8台（每台球磨機2台）3.66m×7.93m的濕式篩構成閉路，濕式篩的篩孔為10mm。濕式篩的篩上產品返回高壓輥磨機，篩下產品給到磨礦回路。
以(yi)上(shang)球(qiu)磨(mo)機(ji)磨(mo)礦(kuang)回(hui)路(lu)中(zhong)裝(zhuang)有(you)閃(shan)速(su)浮(fu)選(xuan)作(zuo)業(ye)，用(yong)來(lai)處(chu)理(li)一(yi)部(bu)分(fen)旋(xuan)流(liu)器(qi)底(di)流(liu)，閃(shan)速(su)浮(fu)選(xuan)的(de)精(jing)礦(kuang)采(cai)用(yong)重(zhong)力(li)選(xuan)礦(kuang)機(ji)處(chu)理(li)，重(zhong)選(xuan)的(de)尾(wei)礦(kuang)給(gei)到(dao)精(jing)選(xuan)作(zuo)業(ye)，重(zhong)選(xuan)的(de)精(jing)礦(kuang)集(ji)中(zhong)氰(qing)化(hua)，浸(jin)出(chu)液(ye)用(yong)泵(beng)送(song)到(dao)電(dian)積(ji)回(hui)路(lu)，浸(jin)渣(zha)送(song)到(dao)精(jing)礦(kuang)濃(nong)縮(suo)機(ji)。
旋流器的溢流送到浮選回路，粗選的精礦經再磨至25um，經三次精選得到較銅金精礦，然後經濃縮、過濾，用卡車送至港口外銷。銅金精礦含銅16-22%，回收率75-85%；含金75-100g/t，回收率為50-60%。
精掃選的尾礦濃縮後進入到一個高架的氰化浸出回路，掃選的尾礦濃縮後進入一個常規的浸出—吸附回路。精掃選尾礦浸出回路的浸出液送到掃選尾礦浸出—吸附回路回收金。
掃選尾礦浸出後吸附回路的活性炭回收後采用AARL工藝洗滌，然後活性炭在水平再生窯中活化再生，溶液中的金通過電積-陰泥過濾-幹燥-熔煉回收。浸渣用泵送到距選礦廠約5km外wai的de渣zha處chu理li區qu，在zai一yi個ge氰qing化hua物wu分fen解jie車che間jian采cai用yong過guo氧yang單dan硫liu酸suan從cong殘can餘yu渣zha中zhong分fen離li出chu氰qing化hua物wu，使shi其qi在zai渣zha中zhong低di於yu所suo控kong的de指zhi標biao。這zhe樣yang就jiu可ke以yi完wan成cheng球qiu磨mo機ji的de整zheng個ge回hui路lu磨mo礦kuang。
