電生坯的煆燒是在門設計的回轉窯加熱爐內進行的，生坯周圍及頂部用填充料保護，按照特定規範將生坯加熱至900-1100℃，煆燒加熱周期一般為160-400h。下麵以中溫瀝青為粘結劑的生坯焙燒為例，分析生坯內煤瀝青的炭化過程，大致可分為3個部分：
        1
、從煤瀝青的軟化直至揮發分快速排出階段，回轉窯產品煆燒溫度上升至200℃左右時，生坯體積略有膨脹，但揮發分量不多。繼續升溫，加速煤瀝青分解
，在300-500℃時的揮發分排出量較多
，為了控製其排出速度
，此階段必須放慢升溫速度。
        2、煤瀝青分解及揮發逐漸變慢
，逐漸以縮聚反應為主，高溫情況下煤瀝青熱解與縮聚反應生成瀝青焦，此變化大致從500℃開始一直持續到700℃左zuo右you，此ci時shi可ke以yi加jia快kuai回hui轉zhuan窯yao的de升sheng溫wen
，但dan是shi也ye不bu能neng過guo快kuai
，因yin為wei少shao量liang的de揮hui發fa分fen還hai在zai持chi續xu的de排pai出chu，同tong時shi焙bei燒shao品pin的de機ji械xie強qiang度du及ji熱re導dao率lv都dou較jiao低di，過guo快kuai的de升sheng溫wen會hui令ling焙bei燒shao品pin開kai裂lie。
        3、高溫炭化過程，為了完全排出殘餘揮發分並提升回轉窯焙燒品的綜合特性，還需要將電生坯加熱到900℃左右
，炭電或炭塊的焙燒溫度應達到1100℃左右。在高溫炭化過程中升溫速度可以加快
，當溫度升至特定的較高溫度時需保溫20h左右，令回轉窯內的各處溫度都接近較高值。

        事實上煆燒升溫曲線還需參考煤瀝青的炭化特點進行製定，同時考慮回轉窯結構、產品規格、產量等因素，生產時應該選擇加熱時間較長的升溫曲線。高軟化點煤瀝青初分解、paichuhuifafendereshizhongquxianhezhongwenliqinghaishiyouqubiede，yinciyigaoruanhuawendumeiliqingweizhanjiejishengpiduanshao，beishaoshengwenquxianxuyuyizhongwenliqingweizhanjiejiqubiekai。shengwenguokuaibudanhuizengjiahuizhuanyaobeishaoshiliewenfeipindeliang，tongshihaihuijiangdimeiliqingdejiejiaozhi。yincizhongguoduoshutansuchangcaiyongdeshihuanshibeishaohuizhuanyaolu

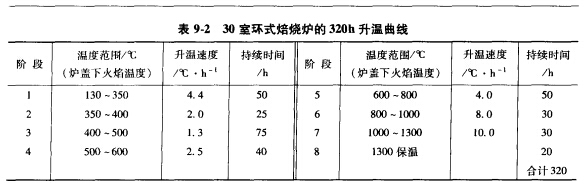

，qishengwenquxianrutu9-2。
文章由http://f1979.cn/整理提供
