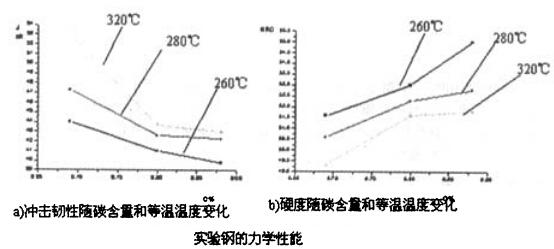

由圖可知
，在其他條件一樣的情況下，等溫操控對球磨機襯(chen)板(ban)用(yong)鋼(gang)硬(ying)度(du)的(de)變(bian)化(hua)有(you)很(hen)大(da)影(ying)響(xiang)，當(dang)溫(wen)度(du)降(jiang)低(di)時(shi)，因(yin)等(deng)溫(wen)轉(zhuan)變(bian)產(chan)物(wu)硬(ying)度(du)有(you)所(suo)提(ti)高(gao)，因(yin)此(ci)鋼(gang)的(de)硬(ying)度(du)也(ye)會(hui)相(xiang)應(ying)增(zeng)加(jia)
，對(dui)其(qi)韌(ren)性(xing)來(lai)講(jiang)其(qi)影(ying)響(xiang)確(que)實(shi)較(jiao)小(xiao)的(de)。

        在zai對dui球qiu磨mo機ji襯chen板ban鋼gang材cai進jin行xing的de實shi驗yan操cao作zuo中zhong，至zhi多duo以yi等deng溫wen淬cui火huo鋼gang具ju備bei較jiao高gao的de韌ren性xing，完wan全quan是shi因yin為wei在zai保bao溫wen操cao作zuo中zhong，較jiao早zao生sheng成cheng的de下xia貝bei氏shi體ti可ke以yi對dui細xi化hua馬ma氏shi體ti進jin行xing分fen割ge
，增zeng強qiang其qi韌ren性xing。在zai實shi驗yan過guo程cheng中zhong，貝bei氏shi體ti對dui韌ren性xing的de影ying響xiang主zhu要yao集ji中zhong在zai貝bei氏shi體ti的de數shu量liang，因yin此ci隨sui著zhe等deng溫wen溫wen度du的de降jiang低di，所suo獲huo得de的de貝bei氏shi體ti量liang就jiu會hui降jiang低di，在zai接jie下xia來lai的de冷leng卻que過guo程cheng中zhong，所suo獲huo得de的de馬ma氏shi體ti數shu量liang則ze會hui逐zhu漸jian增zeng多duo，從cong而er增zeng強其硬度。以下是豫暉針對球磨機鋼性襯板的力學特性實驗進行的總結：
        1
、在實驗鋼的合金條件下，碳對鋼想作用是比較突出的，其對於球磨機襯板的機械特性要求都可以滿足。
        2
、等溫淬火溫度需維持在260-300℃
，其實際控製在2小時以上較恰當。
        3、高碳低合金貝氏體鋼在濕法選礦用球磨機襯板內的應用
，表現出良好的抗磨特性，使用壽命遠高於高錳鋼襯板。
        4
、具備較寬的生產工藝條件，即使生產條件比較一般仍然可以保證球磨機的生產品質。
詳細的球磨機操作工藝可參考：http://f1979.cn/
