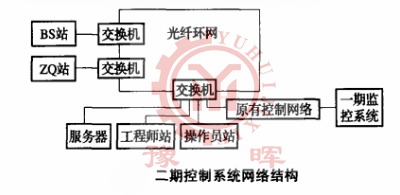

在應用西門子S7-400係列CPU417-4H來實現回轉窯控製係統中的冗餘操作時，相應的電源為PS407 10A。通過CP343-1與交換機連接，接入上位機。利用CP443-5實現與現場儀表、其他小係統之間的Profibus-DP通信。使用S7-300係列I/O模件實現電控與儀控功能。而回轉窯的二期控製網絡結構如圖所示：

        皮帶機塊內部是簡單的電動機啟動梯形圖，與隊列塊一樣，所有現場I/O點均在塊外定義
，當隊列塊給出一個啟動命令“Q”時
，回轉窯電動機塊中的“AUTOSTART”管腳會觸發電動機塊的啟動，觸發“順序停止”管(guan)腳(jiao)
，可(ke)使(shi)電(dian)動(dong)機(ji)順(shun)序(xu)停(ting)止(zhi)。如(ru)果(guo)想(xiang)要(yao)促(cu)使(shi)順(shun)序(xu)啟(qi)動(dong)命(ming)令(ling)發(fa)出(chu)後(hou)某(mou)台(tai)設(she)備(bei)沒(mei)有(you)啟(qi)動(dong)並(bing)重(zhong)新(xin)啟(qi)動(dong)情(qing)況(kuang)下(xia)
，直(zhi)接(jie)啟(qi)動(dong)該(gai)設(she)備(bei)的(de)功(gong)能(neng)得(de)以(yi)實(shi)現(xian)，需(xu)要(yao)對(dui)回(hui)轉(zhuan)窯(yao)另(ling)外(wai)添(tian)加(jia)一(yi)個(ge)時(shi)間(jian)選(xuan)擇(ze)塊(kuai)“TIME-SEL”，該設備啟動時把“0s”賦給TI
，或者把“5s”賦給TI。
        在遵循以上操作的情況下，才有可能將回轉窯生產中的冗餘操作高效率的利用起來，詳細的回轉窯煆燒操作可參考豫暉新聞資訊：http://f1979.cn/news/
